RT E-CAM

Einer der wohl schnellsten Rundtaktmaschinen der Zerspanungswelt

Wie lässt sich höchste Produktivität und Flexibilität in einem Anlagenkonzept vereinen?

Durch die Kombination einer soliden Mechanik mit einer elektronischen und variablen Kurvenscheibensteuerung.

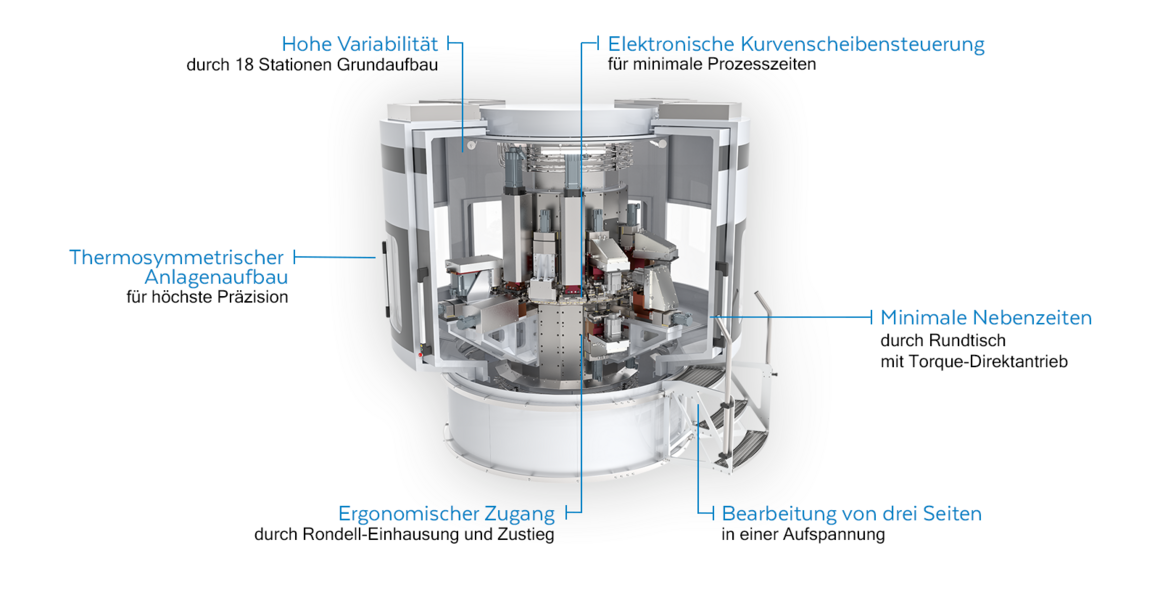

Die RT E-CAM vereint ein breites Spektrum an maßgeschneiderten Bearbeitungsmöglichkeiten mit einem der schnellsten Rundtaktbearbeitungszentren weltweit und setzt damit neue Maßstäbe in der Hochvolumenzerspanung präziser Kleinteile.

Hard Facts

  • Bis zu 18 Bearbeitungsstationen im Grundaufbau
  • Simultane Bearbeitung von 2 Seiten möglich
  • Bis zu 64 Arbeitsspindeln im Einsatz
  • Rundtischtaktung in unter 0,25s
  • Zuführung über Stange, Coil und Einzelteil möglich
  • Maximale Bearbeitungsgeschwindigkeiten durch elektronische Kurvenscheibensteuerung
  • Ökonomisch ab Jahresvolumina von ca. 1 Mio. Stk.

Benefits

  • Maximale Flächenproduktivität durch höchste Ausbringung bei minimalem Bauraum
  • Hervorragende Bedienerfreundlichkeit und Ergonomie durch senkrechten Maschinenaufbau
  • Größtmögliche Flexibilität durch parametrierbare elektronische Kurvenscheibensteuerung
  • Hohe Präzision durch 3-Seiten-Bearbeitung in einer Aufspannung
  • Geringe Betriebskosten durch ausschließlich elektrische Aktorik
  • Integrierbare Werkzeugüberwachung für größtmögliche Anlagenautonomie
  • Ausbringungssteigerung durch Mehrfachzyklen und Segmentierung realisierbar

Prozesse

  • Fräsen & Bohren
  • Ausspindeln & Reiben
  • Senken & Gewinden
  • Räumen & Umformen
  • Entgraten / Bürsten
  • Reinigen & Sägen
  • Messen & uvm.

Partnerschaft

  • Individuelle Entwicklung der Anlage maßgeschneidert auf das Produkt
  • Integration von anforderungsspezifischen Sonderprozessen in Zusammenarbeit mit unseren Kunden
  • Überholung von Anlagen in House
  • Weltweiter Strama-MPS Service

Qualität

  • 75 Jahre Innovationskraft im Sondermaschinenbau
  • 40 Jahre Erfahrung in der Entwicklung von Sonderbearbeitungszentren
  • Komplettlösungen inkl. Automatisierung und Montage
  • Höchstmaß an Standardisierung mit maximaler Flexibilität





Bauteilespektrum

Die RT E-Cam ist für Bauteile von 5 bis 35mm Kantenlänge bzw. 5 bis 35mm Durchmesser konzipiert.



Die Hauptanwendungsgebiete liegen dabei in der Zerspanung von präzisen Kleinkomponenten für die Elektrotechnik, Hochfrequenztechnik sowie für die Automobilbranche und die Schließanlagenindustrie.





Elektronische Kurvenscheibensteuerung

Die RT E-Cam ist in der Lage, eine mechanische Kurvenscheibe softwaretechnisch abzubilden und ermöglicht dadurch eine hochflexible Anordnung unterschiedlichster Bearbeitungsprozesse.



Dabei erfolgt die Berechnung der Kurvenscheiben automatisch und realisiert dadurch kürzeste Prozesszeiten bei höchster Variabilität.





Rundtisch

Das Herz der RT E-Cam ist unser direkt angetriebener Torque-Rundtisch, welcher bis zu 18 Spanneinheiten in unter 0,25s von einer Prozessstation zur nächsten transportiert.



Durch den Einsatz eines hochpräzisen absoluten Winkelmesssystems in Verbindung mit einem maximal steifen Lagerkonzept, ist auch ohne Hirth-Verzahnung eine Positioniergenauigkeit von  ±3µm realisierbar.

Minimale Taktzeiten

Elektronisch Kurvensteuerung

Hohe Flächenproduktivität
