FZG-Zahnradverspannungsprüfstand

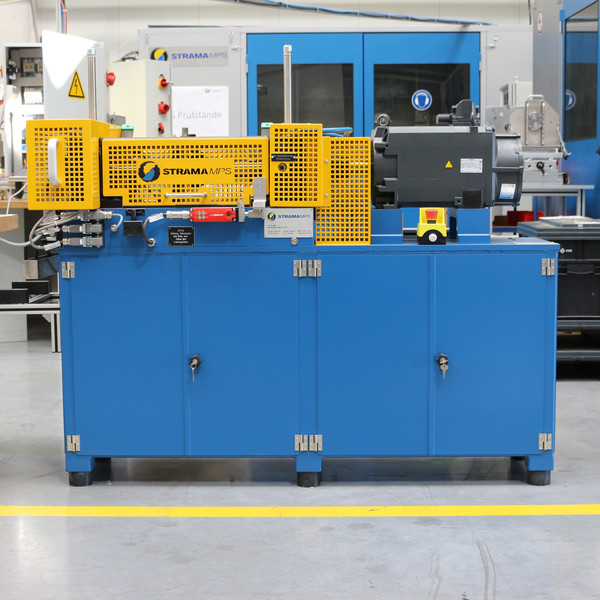

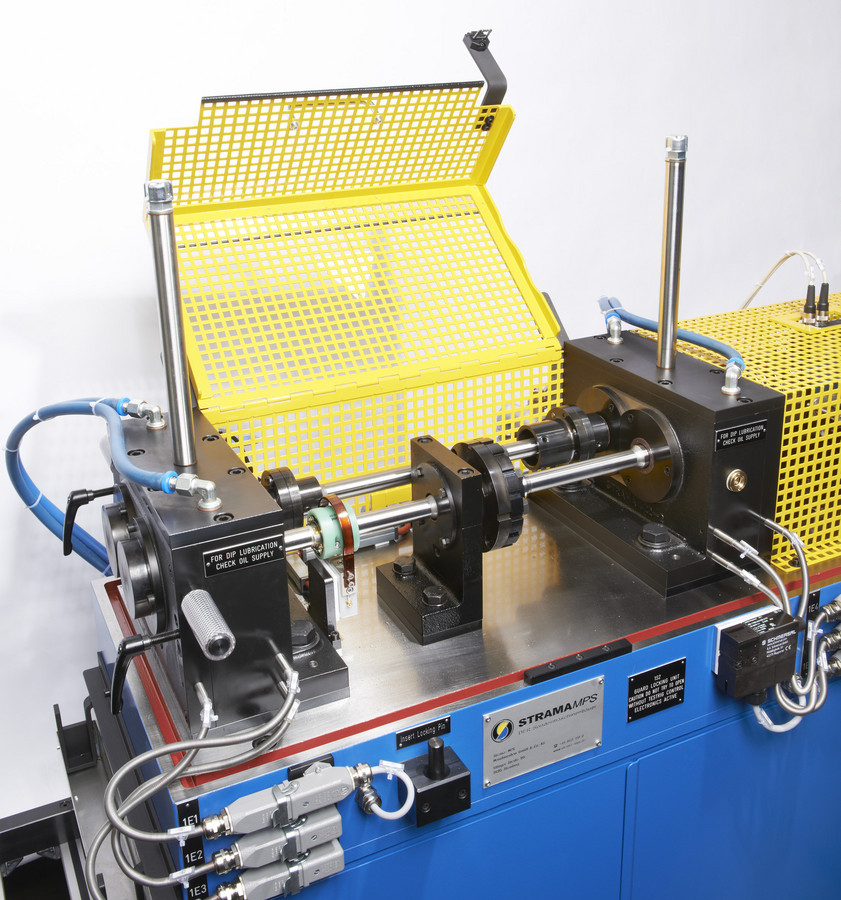

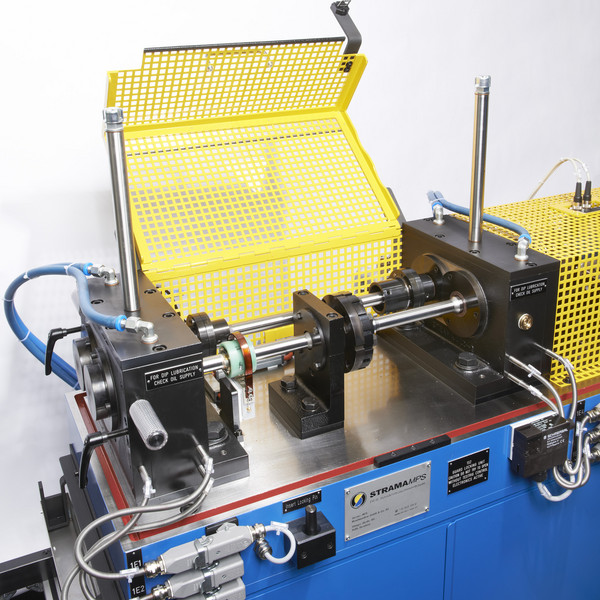

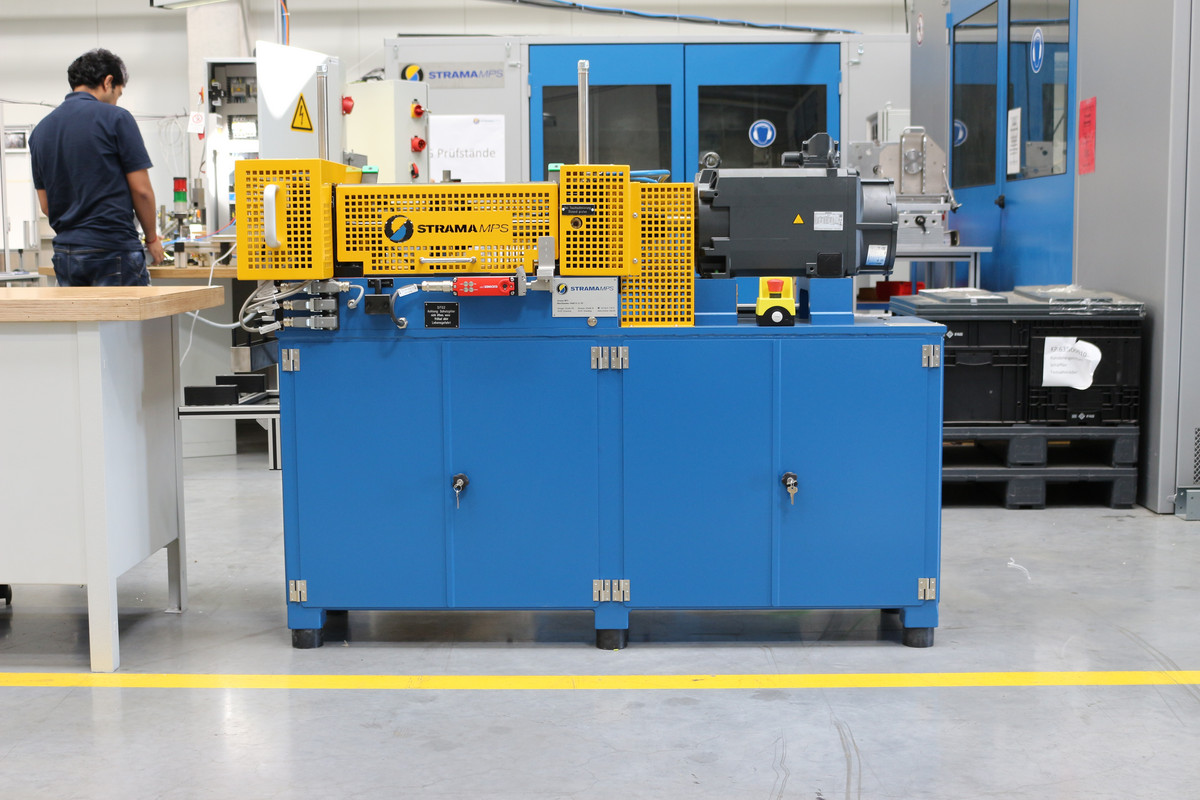

Der FZG-Zahnradverspannungsprüfstand ist eine Prüfmaschine mit Leistungskreislauf. Das Übertragungsgetriebe und das Prüfgetriebe sind durch zwei Torsionswellen kraftschlüssig verbunden. Auf Welle 1 befindet sich eine Kupplung zum Aufbringen der Belastung. Die Temperatur im Prüfgetriebe kann vorgegeben und geregelt werden. Der Prüfstand wird mit einem elektrischen Motor angetrieben. Mit dem drehzahlregelbaren Prüfstand können Drehzahlen von 100 - 3.000 rpm und zwei Drehrichtungen realisiert werden. Die Belastung kann entweder mit einem Gewichtssystem, mit der Verspannschere oder mit einem automatischen Verspannsystem aufgebracht werden.
Highlights und Prüfungen
Weltweit geliefert an weit über 200 namhafte Kunden
Grenzbeanspruchbarkeit von Schmierstoffen
Kurvendarstellung
Graufleckentest
Normen ISO 14635, CEC-L-07, CEC-L-084,
ASTM D 5182, ASTM D 4998, FVA 243, FVA 54,
FVA 2/IV, FVA 345, FVA 371Ermittelte Kenndaten: Fresstragfähigkeit, Grübchenlebensdauer, Graufleckenentstehung
Zielbranchen: Automobil- und Mineralölindustrie
Siemens Steuerung mit Farb LCD
Alle benötigten Werkzeuge, Zubehör und Prüfköpfe lieferbar

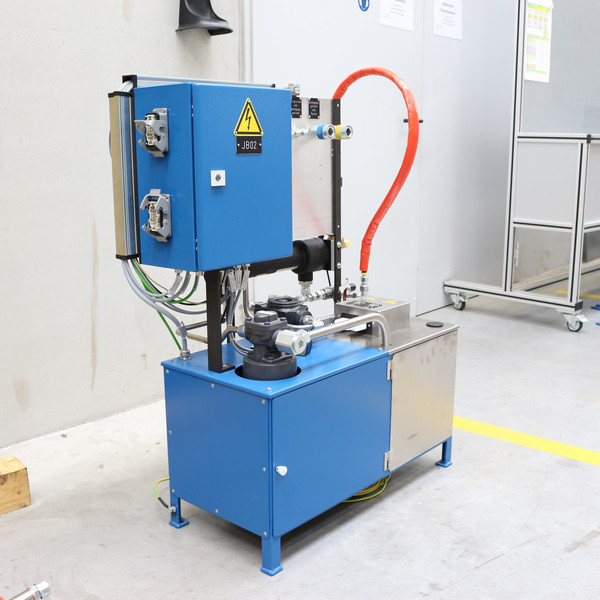

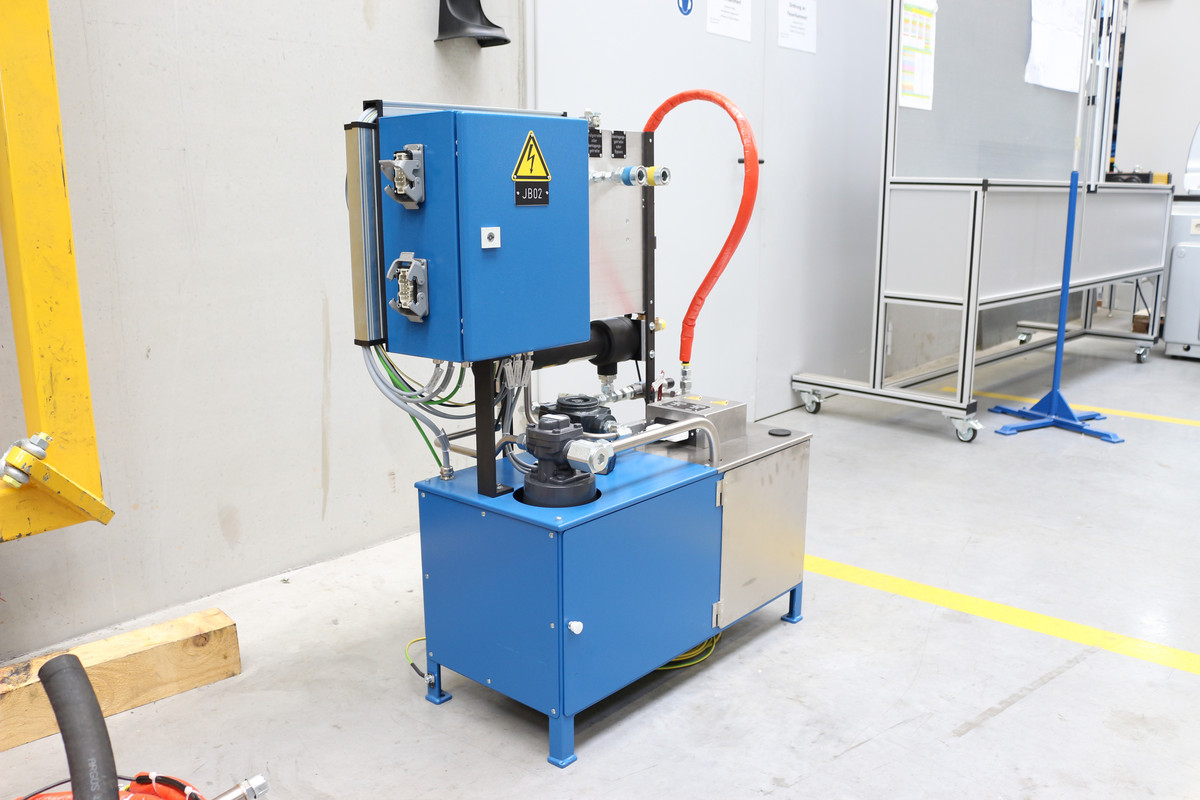

2 Ölaggregate möglich
Kurze Lieferzeiten
Option: Langsamlaufverschleiß
Technische Daten und Ausstattung
- Drehzahlbereich: 100 - 3.000 rpm (4 rpm mit Vorgelegegetriebe)
- Zwei Drehrichtungen
- Max. Moment: 715 Nm
- Achsenabstand: 91,5 mm
Öltemperatur: 120°C (tauchen)/90°C (einspritzen)
